Каталог раздвижных алюминиевых профилей Schuco (Шуко)

Обозначения раздвижных систем Schuco

В обозначениях раздвижных систем Schuco используются буквенные и цифровые индексы, указывающие на группу продукции, монтажную глубину и особенности исполнения. Например, в обозначении:

Schuco ASE 80.HI
ASE — Aluminium Sliding Element,
80 — монтажная глубина створки в миллиметрах,
HI — исполнение с повышенным уровнем теплоизоляции.

Раздвижные системы Schuco ASE и ASS

Для панорамных раздвижных конструкций применяются различные профильные системы Schuco. При выборе системы учитываются размеры проёма и створок, масса заполнения, требования к теплоизоляции, конструкция порога, схема открывания и необходимость автоматизации.

Для панорамных раздвижных и подъемно-раздвижных дверей и окон:
алюминиевый профиль для раздвижных окон ШУКО ASE 60

Монтажная глубина створки: 60 мм.
Ширина створки: 630-3500 мм.
Высота створки: 1334-3500 мм.
Макс. ширина конструкции: 21000 мм.
Вес створки: до 500 кг.
Мин. ширина видимой части: 112 мм.
Толщина стеклопакета: 24-40 мм.
Высота порога: до 12.5 мм.
Коэффициент теплопередачи Uf, рама: 1,8 Вт/м2K
Коэффициент звукоизоляции RwP макс.: 41 dB(A)
Количество направляющих: 1, 2, 3

Подробнее о системе ASE 60
Оригинальный проспект ASE 60

Для панорамных раздвижных и подъемно-раздвижных дверей и окон:
алюминиевый профиль для раздвижных окон ШУКО ASE 80.HI

Монтажная глубина створки: 80 мм.
Ширина створки: 630-3500 мм.
Высота створки: 1334-3500 мм.
Макс. ширина конструкции: 21000 мм.
Вес створки: до 500 кг.
Мин. ширина видимой части: 112 мм.
Толщина стеклопакета: 36-60 мм.
Высота порога: до 12.5 мм.
Коэффициент теплопередачи Uf, рама: 1,4 Вт/м2K
Коэффициент звукоизоляции RwP макс.: 43 dB(A)
Количество направляющих: 1, 2, 3
Взломоустойчивость до класса WK2

Подробнее о системе ASE 80.HI
Оригинальный проспект ASE 80.HI

Для панорамных раздвижных дверей и окон:
алюминиевый профиль для раздвижных окон ШУКО ASS 77 PD.SI

Монтажная глубина створки: 77 мм.
Ширина створки: 1200-3200 мм.
Высота створки: 1000-3500 мм.
Макс. ширина конструкции: 19200 мм.
Вес створки: до 500 кг.
Мин. ширина видимой части: 112 мм.
Толщина стеклопакета: 20-60 мм.
Высота порога: до 12.5 мм.
Коэффициент теплопередачи Uf, рама: 1,0 Вт/м2K
Коэффициент звукоизоляции RwP макс.: 42 dB(A)
Количество направляющих: 2, 3
Взломоустойчивость до класса WK2

Подробнее о системе ASS 77 PD.SI
Оригинальный проспект (на немецком и английском) ASS 77 PD

Новая платформа для панорамных раздвижных дверей:
алюминиевый профиль для раздвижных дверей ШУКО AS PD 75.HI

(Aluminum Sliding Panorama Design High Insulated)

Полноценный безбарьерный порог
Интеграция в систему «умный дом»
Защита от защемления пальцев
Монтажная глубина створки: 75 мм.
Видимая ширина створки: 35 мм.
Ширина створки: до 3500 мм.
Высота створки: до 3500 мм.
Базовая глубина рамы (двухстворчатая): 218 мм.
Вес створки (ручное управление): до 600 кг.
Толщина стеклопакета: 40-60 мм.
Коэффициент теплопередачи Uw: 0,82-0,97 Вт/м2K
Количество направляющих: 2
Тип открывания: 2A, 2A/1, 2B, 2C, 2G/1
Взломоустойчивость до класса RC 3
Водонепроницаемость на самом высоком уровне - Class E1050
Подробнее о системе AS PD 75.HI
Оригинальный проспект (на немецком и английском) AS PD 75.HI

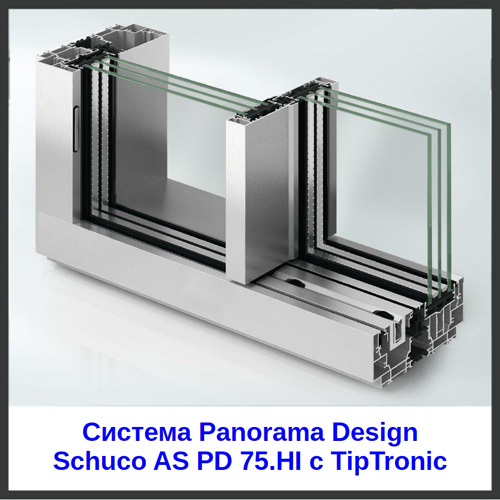

Новая платформа для панорамных раздвижных дверей c фурнитурой Schuco TipTronic:
алюминиевый профиль для раздвижных дверей ШУКО AS PD 75.HI

(Aluminum Sliding Panorama Design High Insulated)

Полноценный безбарьерный порог
Интеграция в систему «умный дом»
Защита от защемления пальцев
Монтажная глубина створки: 75 мм.
Видимая ширина створки: 35 мм.
Ширина створки: до 3500 мм.
Высота створки: до 3500 мм.
Базовая глубина рамы (двухстворчатая): 218 мм.
Вес створки (TipTronic): до 800 кг.
Толщина стеклопакета: 40-60 мм.
Коэффициент теплопередачи Uw: 0,82-0,97 Вт/м2K
Количество направляющих: 2
Тип открывания: 2A, 2A/1, 2B, 2C, 2G/1
Взломоустойчивость до класса RC 3
Водонепроницаемость на самом высоком уровне - Class E1050
Управление: с помощью планшета, смартфона или выключателя

Подробнее о системе AS PD 75.HI
Оригинальный проспект (на немецком и английском) AS PD 75.HI

Для панорамных раздвижных дверей и окон:
алюминиевый профиль для раздвижных окон ШУКО ASE 67 PD

Монтажная глубина створки: 77 мм.
Ширина створки: 1200-3200 мм.
Высота створки: 1000-3500 мм.
Макс. ширина конструкции: 19200 мм.
Вес створки: до 500 кг.
Мин. ширина видимой части: 112 мм.
Толщина стеклопакета: 20-60 мм.
Высота порога: до 12.5 мм.
Коэффициент теплопередачи Uf, рама: 1,0 Вт/м2K
Коэффициент звукоизоляции RwP макс.: 42 dB(A)
Количество направляющих: 2, 3
Взломоустойчивость до класса WK2

Подробнее о системе ASE 67 PD
Оригинальный проспект (на немецком и английском) ASE 67 PD

Сравнение раздвижных систем Schuco

Основные параметры профильных систем удобно сравнивать по монтажной глубине створки, допустимому весу и высоте створки, толщине стеклопакета, теплоизоляции и количеству направляющих. Точные параметры конструкции определяются при проектировании с учётом размеров и схемы открывания.

Schuco ASE 60 раздвижная система	Schuco ASE 80.HI раздвижная система	Schuco ASS 77 PD панорамная раздвижная система
60 мм Монтажная глубина створки	80 мм Монтажная глубина створки	77 мм Монтажная глубина створки
до 500 кг Максимальный вес створки	до 500 кг Максимальный вес створки	до 500 кг Максимальный вес створки
до 3500 мм Максимальная высота створки	до 3500 мм Максимальная высота створки	до 3500 мм Максимальная высота створки
24–40 мм Толщина стеклопакета	36–60 мм Толщина стеклопакета	20–60 мм Толщина стеклопакета
1,8 Вт/(м²·K) Коэффициент теплопередачи Uf, рама	1,4 Вт/(м²·K) Коэффициент теплопередачи Uf, рама	1,0 Вт/(м²·K) Коэффициент теплопередачи Uf, рама
1, 2, 3 Количество направляющих	1, 2, 3 Количество направляющих	2, 3 Количество направляющих
Да Автоматизация TipTronic	Да Автоматизация TipTronic	Да Автоматизация TipTronic
Раздвижная и подъёмно-раздвижная Тип системы	Повышенная теплоизоляция Особенность системы	Панорамный дизайн Особенность системы
Подробнее о системе ASE 60	Подробнее о системе ASE 80.HI	Подробнее о системе ASS 77 PD

Проекты с раздвижными системами Schuco

Раздвижные профильные системы Schuco применяются в проектах панорамного остекления загородных домов, квартир, террас и других крупноформатных проёмов. Выбор системы определяется размерами конструкции, схемой открывания, требованиями к теплоизоляции, порогу и комплектации.

С 2012 года компания Ярмак реализовала более 200 проектов остекления с использованием алюминиевых систем Schuco. Ниже представлены примеры объектов, в которых применялись раздвижные конструкции Schuco разных серий и поколений. Посмотрите все проекты с раздвижными конструкциями Schuco.

Варианты открывания раздвижных систем Schuco

Раздвижные профильные системы Schuco позволяют проектировать конструкции с различными схемами открывания и количеством створок. Конфигурация выбирается с учётом размеров проёма, количества направляющих, расположения подвижных и глухих элементов и архитектурной задачи.

В зависимости от выбранной системы могут проектироваться раздвижные и подъёмно-раздвижные конструкции с двумя, тремя, четырьмя и большим количеством створок. Для отдельных архитектурных решений возможно угловое исполнение, при котором раздвижные элементы открывают примыкающие друг к другу стороны остекления.

Подробнее о вариантах открывания раздвижных конструкций Schuco

Окраска и декорирование раздвижных профилей Schuco

Алюминиевые профили раздвижных систем Schuco могут окрашиваться в различные цвета по шкале RAL. Цвет и тип покрытия подбираются с учётом архитектуры здания, оформления фасада и интерьера.

Для раздвижных конструкций также доступны варианты декоративной отделки с имитацией текстуры дерева. Выбранное покрытие позволяет согласовать внешний вид алюминиевых профилей с другими элементами остекления и отделки здания. Подробнее о порошковой окраске и декорировании профилей Schuco.

Штапики для раздвижных систем Schuco

Штапики являются элементами профильной системы и служат для фиксации стеклопакета в алюминиевой створке. Их конфигурация подбирается с учётом выбранной раздвижной системы, толщины заполнения и конструкции створки.

В раздвижных конструкциях Schuco могут применяться различные варианты штапиков, отличающиеся формой профиля и способом соединения в углах. Располагаясь со стороны помещения, штапики также являются видимой частью внутреннего контура раздвижной конструкции. Подробнее о штапиках Schuco.

Автоматизация раздвижных систем Schuco TipTronic

Для отдельных раздвижных систем Schuco может предусматриваться автоматизированное управление створками с использованием TipTronic. Электроприводы и элементы управления интегрируются в конструкцию, поэтому возможность автоматизации необходимо учитывать уже при выборе профильной системы и проектировании раздвижной двери.

Конфигурация автоматизации определяется с учётом выбранной системы Schuco, размеров и массы створок, схемы открывания и требований к управлению. Автоматизированная конструкция может управляться предусмотренными системой элементами управления и интегрироваться в систему автоматизации здания.

Подробнее об автоматизации Schuco TipTronic

Комплектация и дополнительные возможности раздвижных дверей Schuco

Расчёт стоимости раздвижных конструкций Schuco

Стоимость раздвижных конструкций Schuco рассчитывается индивидуально с учётом выбранной профильной системы, размеров и схемы открывания, количества створок, стеклопакетов, окраски, фурнитуры и автоматизации. Если система ещё не выбрана, мы поможем подобрать подходящее решение по проекту.

Отправить проект на экспресс-расчёт
