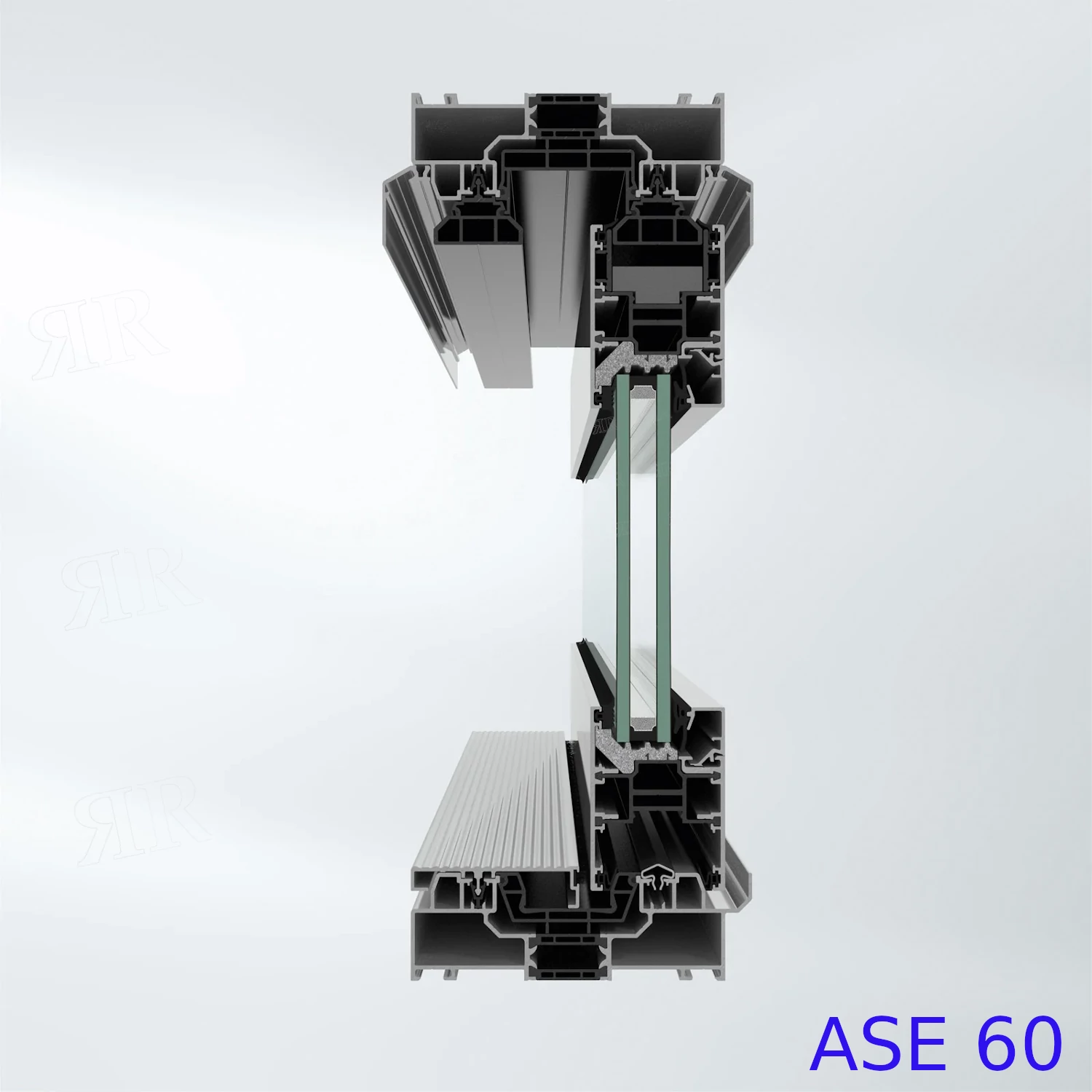

Описание панорамной алюминиевой раздвижной и подъемно-раздвижной системы Schuco ASE 60

Schuco ASE 60
ASE - Aluminium Sliding Element (алюминиевый раздвижной элемент),
60 - монтажная глубина в мм.,
системное решение с хорошим уровнем теплоизоляции

Скрытые в створке элементы фурнитуры, а также четкий дизайн дверной рамы с запирающимися запорками и скрытым пазом делают новую систему подъемно-сдвижных дверей гармоничной и современной. Конструкция встраивается вровень с полом, что гарантирует полное отсутствие препятствий передвижению. Единственная система на рынке в настоящий момент, в которой фурнитура может использоваться как в качестве раздвижной, так и подъемно-раздвижной, т.е. в двух вариантах. Благодаря сочетанию встроенной вровень рамы и скрытой системы приводов и блокираторов, встраиваемых в профили, гарантируется непревзойденный комфорт. Возможна установка фурнитуры Schuco TipTronic с электроприводами и подключение к "умному дому". Блок управления механизмом устанавливается или в дизайнерскую ручку Schuco или в отдельный пульт управления.

Система Schüco ASE 60 позволяет создавать раздвижные конструкции большого формата с максимальной светопрозрачностью. Встраиваемые в профили автоматические приводы и блокираторы гарантируют максимальное удобство в обращении. Высокую безопасность управления, кроме того, обеспечивает встроенная защита от защемления пальцев, а также установленные в верхней части инфракрасные датчики для контроля области прохода. «Умные» датчики способствуют достижению максимального уровня комфорта

Видео - Презентация алюминиевой системы Schuco ASE 60/80 (нажмите на знак PLAY)

Характеристики панорамной алюминиевой раздвижной системы Schuco ASE 60

• Монтажная глубина створки: 60 мм.
• Ширина створки: 630-3500 мм.
• Высота створки: 1334-3500 мм.
• Макс. ширина конструкции: 21000 мм.
• Вес створки: до 500 кг.
• Мин. ширина видимой части: 112 мм.
• Толщина стеклопакета: 24-40 мм.
• Высота порога: до 12.5 мм.
• Коэффициент теплопередачи Uf, рама: 1,8 Вт/м2K
• Коэффициент звукоизоляции RwP макс.: 41 dB(A)
• Количество направляющих: 1, 2, 3
• Возможность интеграции TipTronic: да
• Защита от взлома: до RC 2

Оригинальный каталог Schuco ASE 60

Оригинальный каталог Schuco ASE 80.HI

Панорамное остекление ASE 60

Крупноформатные створки раздвижных дверей Schucoразмером до 3,5 x 3,2 м или 3,2 x 3,5 м создают небывалое ощущение свободы. В сочетании с ультратонкими переплетами обеспечивается максимальная прозрачность конструкции, стирающая границу между внутренним и наружным пространством. Большое разнообразие типов открывания и различные решения для повышения комфорта позволяют реализовать любые требования с точки зрения дизайна и эстетики.

Изящные профили Schuco ASE 60 обеспечивают изготовление элементов большого формата с максимальной степенью прозрачности. Вес створки теперь может достигать 600кг, причем створки предлагаются как для перемещения внутри, так и снаружи. Кроме того, расстояние перемещения раздвижной системы было увеличено до максимальных 18 м.

Открывание раздвижных створок Schuco ASS

Существуют различные варианты открывания подъемно-раздвижных окна, но в целом они делятся на 3 типа: деление на две створки, деление на три створки, деление на четыре створки.

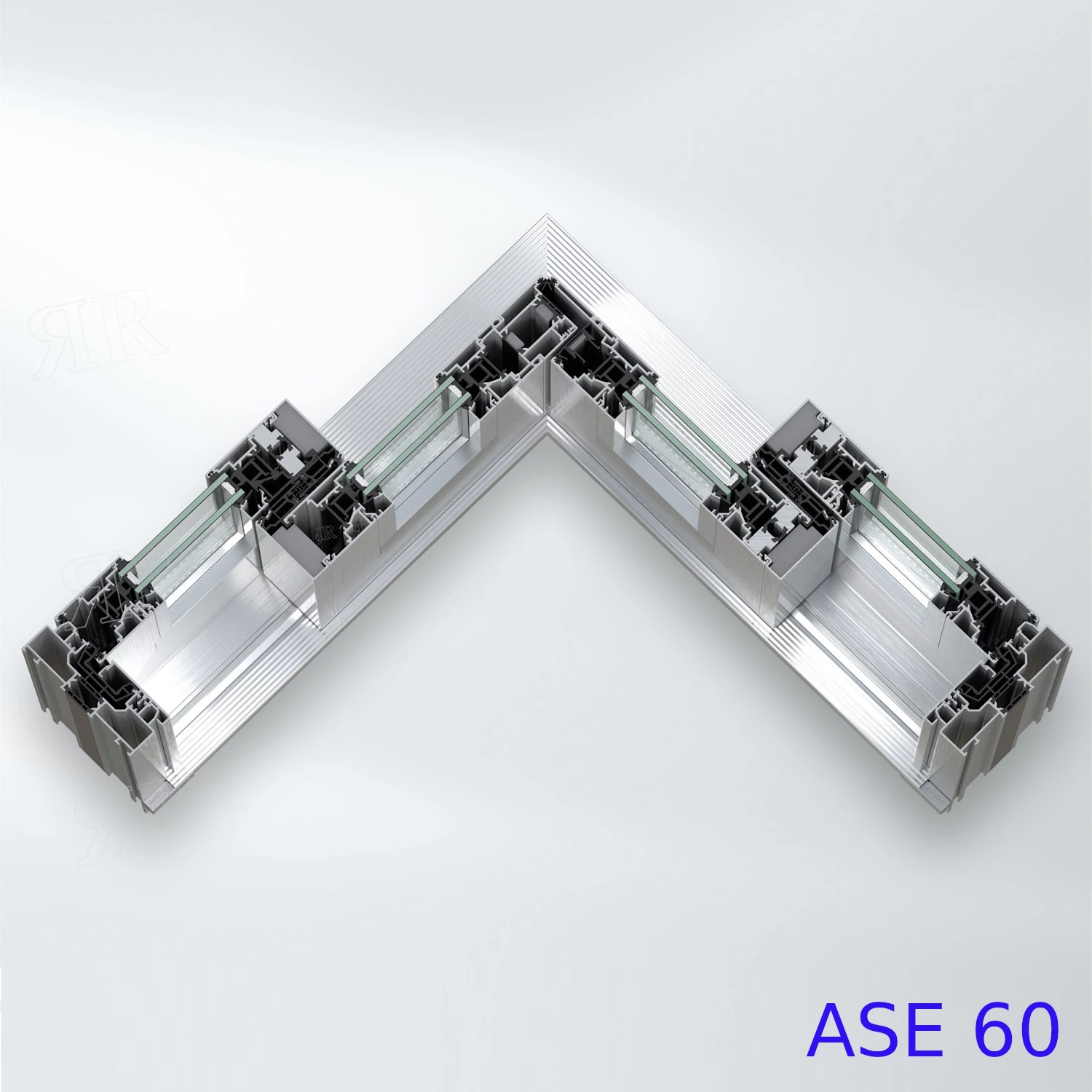

Все типы открывания доступны как в виде раздвижных, так и подъемно- раздвижных вариантов. Реализация угла 90° возможна только для подъемно-раздвижного решения. Максимальные размеры (ш x в) 3,5м x 3,2м или 3,2м x 3,5 м
Максимальный вес створки ASE 60/80.HI 500кг
ASE 60/80.HI TipTronic 600кг

Подробнее об открывании створок ...

Установка фурнитуры Schuco TipTronic с электроприводами и подключение к "умному дому"

Инновационная фурнитура нового поколения — это не только полностью скрытый монтаж всех компонентов фурнитуры, но и полностью испытанная система, состоящая из привода, фурнитуры и системы профилей от одного поставщика. Эксклюзивная фурнитура SCHUCO TipTronic предоставляет возможность использовать принципы концепции «Умный дом». С этой непростой задачей успешно справляются системы автоматического открывания и закрывания алюминиевых окон, работающие в соответствии со временем суток и управляющие естественными циклами проветривания. Системы могут быть согласованы с внутренним освещением, управлением кондиционирования и отопления.

С помощью TipTronic передача сигнала и электроэнергии осуществляется без кабельных переходов между створкой и рамой, а специальные кабельные каналы позволяют экономить время при прокладке кабеля. Основной блок управления TipTronic, встроенный в раму, обеспечивает быстрый монтаж и простой доступ для технического обслуживания и ремонта. Инновационная технология TipTronic, основанная на встроенных в профиль компонентах привода и управления, позволяет использовать створки весом до 600 кг, 12 различных типов открывания и расстояние перемещения створок до 18 м (в зависимости от типа открывания).

Подробнее о фурнитуре Schuco TipTronic...
