Schuco AS PD 75.HI — панорамная раздвижная система
Schuco AS PD 75.HI — панорамная алюминиевая раздвижная система нового поколения для крупноформатного остекления с минимально заметными рамами. Страница посвящена именно платформе AS PD 75.HI, её трём продуктовым линиям, конструкции, вариантам открывания, автоматизации и комплектации. Для сравнения с другими раздвижными системами используйте каталог раздвижных профилей Schuco, а готовые решения представлены на странице раздвижных дверей Schuco.
AS — Aluminium Sliding,
PD — Panorama Design,
75 — обозначение глубины платформы,
HI — High Insulated / высокая теплоизоляция.
Характеристики Schuco AS PD 75.HI
Раздвижные системы Schuco AS PD 75.HI . Скрытые в створке элементы фурнитуры, а также четкий дизайн дверной рамы с запирающимися запорками и скрытым пазом делают новую систему подъемно-сдвижных дверей гармоничной и современной. Конструкция встраивается вровень с полом, что гарантирует полное отсутствие препятствий передвижению. Единственная система на рынке в настоящий момент, в которой фурнитура может использоваться как в качестве раздвижной, так и подъемно-раздвижной, т.е. в двух вариантах. Благодаря сочетанию встроенной вровень рамы и скрытой системы приводов и блокираторов, встраиваемых в профили, гарантируется непревзойденный комфорт. Возможна установка фурнитуры Schuco TipTronic с электроприводами и подключение к "умному дому". Блок управления механизмом устанавливается или в дизайнерскую ручку Schuco или в отдельный пульт управления.
- Полноценный безбарьерный порог
- Интеграция в систему «умный дом»
- Защита от защемления пальцев
- Монтажная глубина створки: 75 мм.
- Видимая ширина створки: 35 мм.
- Ширина створки: до 3500 мм.
- Высота створки: до 3500 мм.
- Базовая глубина рамы (двухстворчатая): 218 мм.
- Вес створки (ручное управление): до 600 кг.
- Вес створки (TipTronic): до 800 кг.
- Толщина стеклопакета: 40-60 мм.
- Коэффициент теплопередачи Uw: 0,82-0,97 Вт/м2K
- Тип открывания: 2A, 2A/1, 2B, 2C, 2G/1
- Взломоустойчивость до класса RC 3
- Водонепроницаемость на самом высоком уровне - Class E1050
- Управление: с помощью планшета, смартфона или выключателя
Оригинальный проспект (на немецком и английском) AS PD 75.HI
Система Schüco AS PD 75.HI позволяет создавать раздвижные конструкции большого формата с максимальной светопрозрачностью. Встраиваемые в профили автоматические приводы и блокираторы гарантируют максимальное удобство в обращении. Высокую безопасность управления, кроме того, обеспечивает встроенная защита от защемления пальцев, а также установленные в верхней части инфракрасные датчики для контроля области прохода. «Умные» датчики способствуют достижению максимального уровня комфорта
Access, Design и Performance Line Schuco AS PD 75.HI
Schuco AS PD 75.HI разработана как единая платформа Panorama Design с тремя продуктовыми линиями — Access, Design и Performance. Общая концепция строится вокруг крупноформатного остекления от пола до потолка, скрытого размещения рам в строительных примыканиях и минимальной видимой ширины центрального соединения створок. Благодаря этому раздвижная конструкция визуально воспринимается прежде всего как большая стеклянная поверхность, а профиль отходит на второй план.
Access Line ориентирована на комфорт эксплуатации и безбарьерный переход, Design Line — на максимально лаконичный внешний вид и интегрированные элементы управления, а Performance Line дополняет панорамную концепцию подъёмно-раздвижной технологией и расширенными эксплуатационными возможностями. Такое разделение позволяет выбирать исполнение AS PD 75.HI не только по техническим характеристикам, но и по приоритетам конкретного проекта — удобству, архитектурной минималистичности или функциональности.
Для AS PD 75.HI предусмотрены различные варианты конфигурации створок и дополнительные системные решения. В зависимости от продуктовой линии и проектного исполнения могут применяться безбарьерный порог, контроль состояния открывания и закрывания, электромеханическое управление TipTronic, а также интеграция с системами автоматизации здания. Конкретный набор функций определяется выбранной линией и конфигурацией раздвижной конструкции.
| Характеристика | Access Line | Design Line | Performance Line |
|
Устойчивость к ветровой нагрузке DIN EN 1211:2016-03 |
Класс B4/C2* | Класс B4/C2 | Класс C2 |
|
Воздухопроницаемость DIN EN 1026:2016-03 |
Класс 4* | Класс 4 | Класс 4 |
|
Водонепроницаемость DIN EN 1027:2016-0 |
Класс 9A* | Класс E750 | Класс E1050 |
|
Теплоизоляция Uw, Вт/(м²·К)** DIN EN 10077-1 |
1,04 при Ug = 0,7 Вт/(м²·К) 0,86 при Ug = 0,5 Вт/(м²·К) |
1,02 при Ug = 0,7 Вт/(м²·К) 0,84 при Ug = 0,5 Вт/(м²·К) |
1,00 при Ug = 0,7 Вт/(м²·К) 0,82 при Ug = 0,5 Вт/(м²·К) |
|
Взломостойкость DIN EN 1627 |
RC 2 | RC 2 | RC 3* |

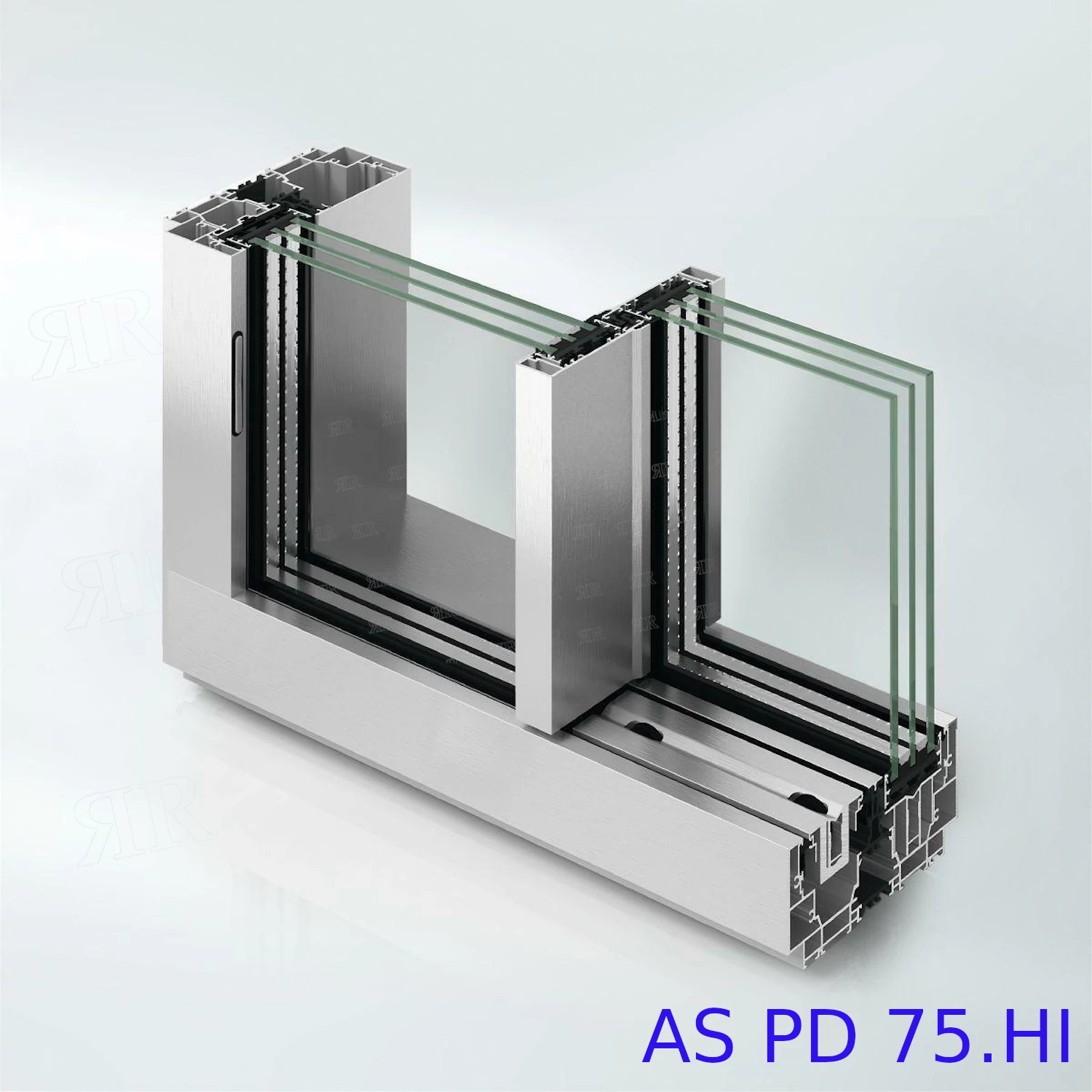

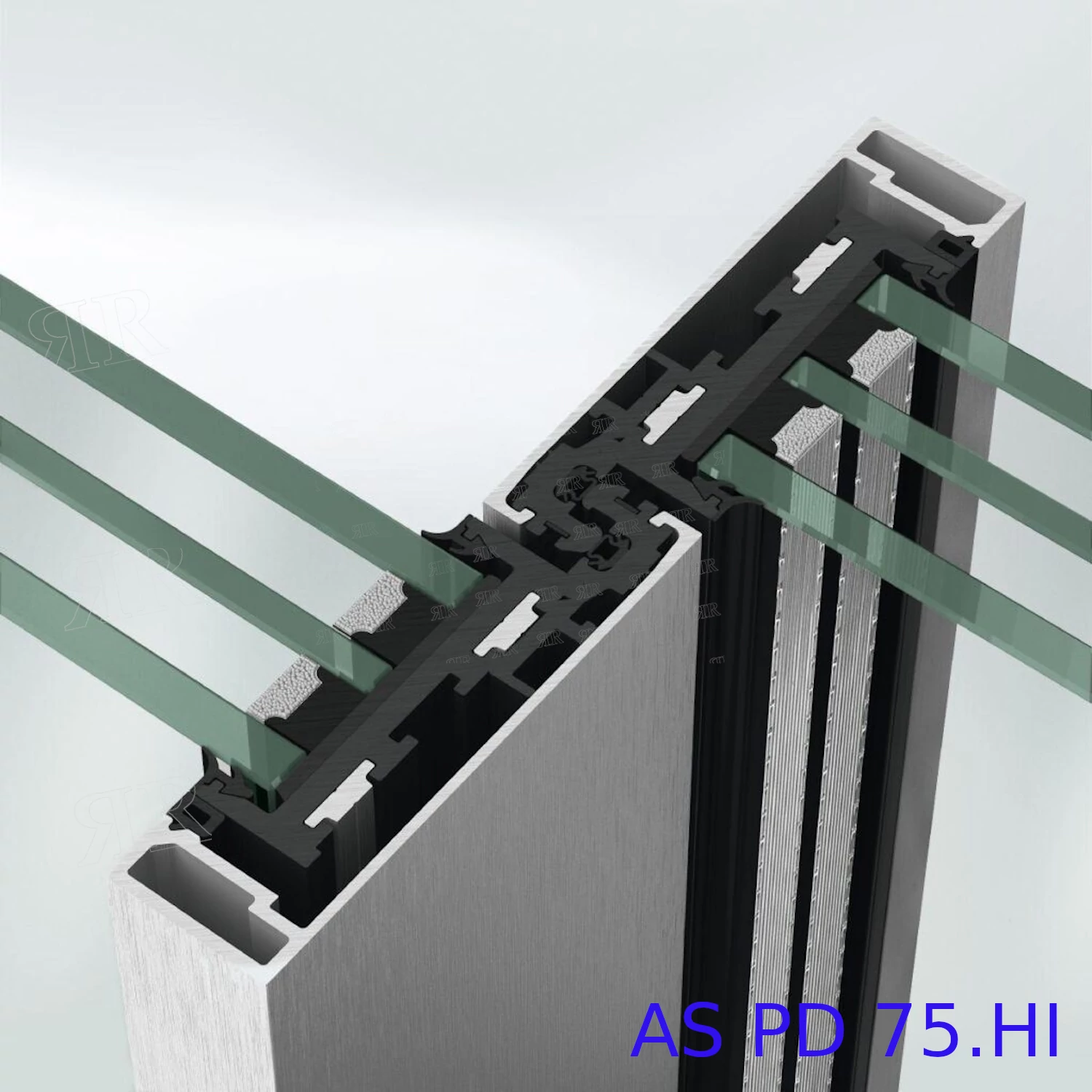

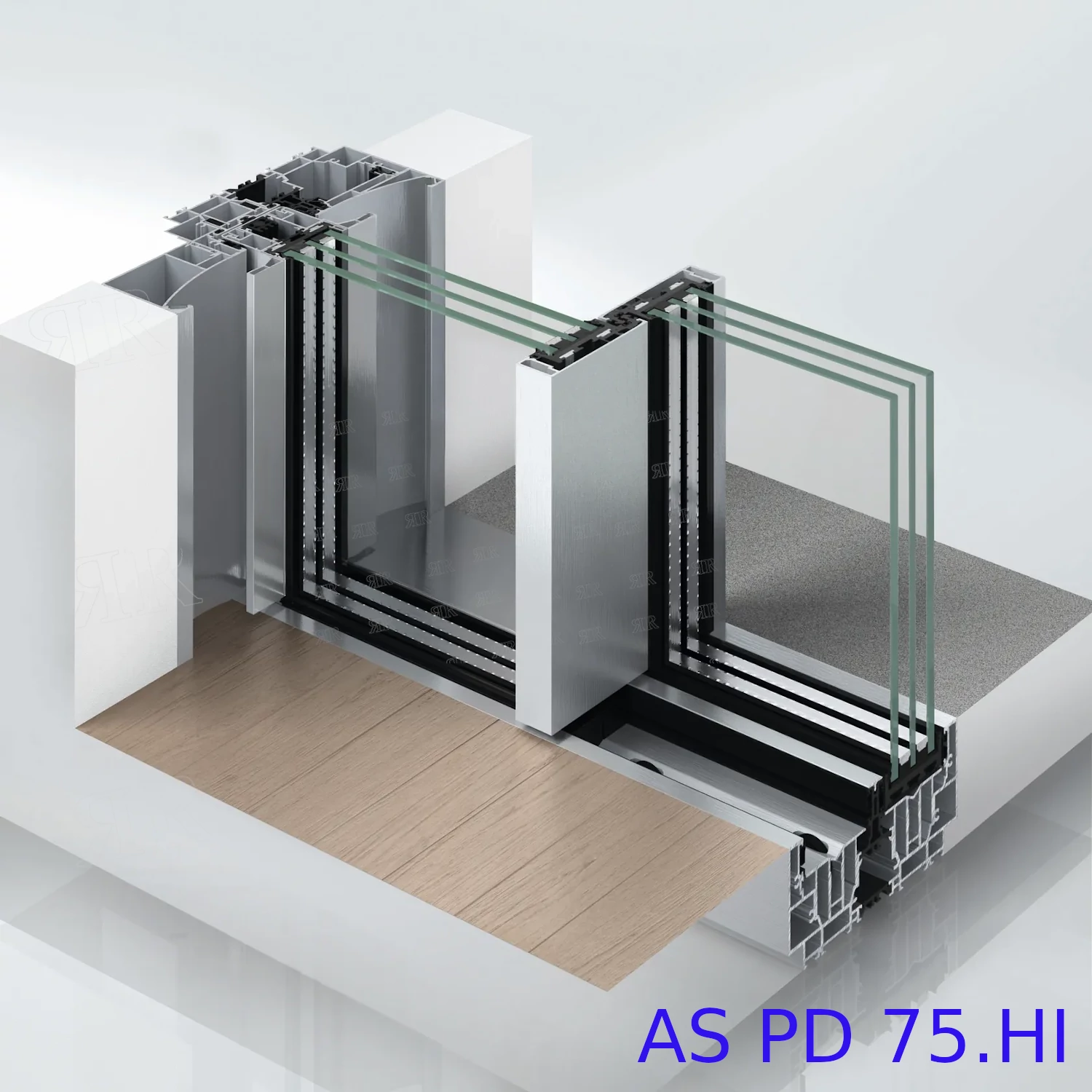

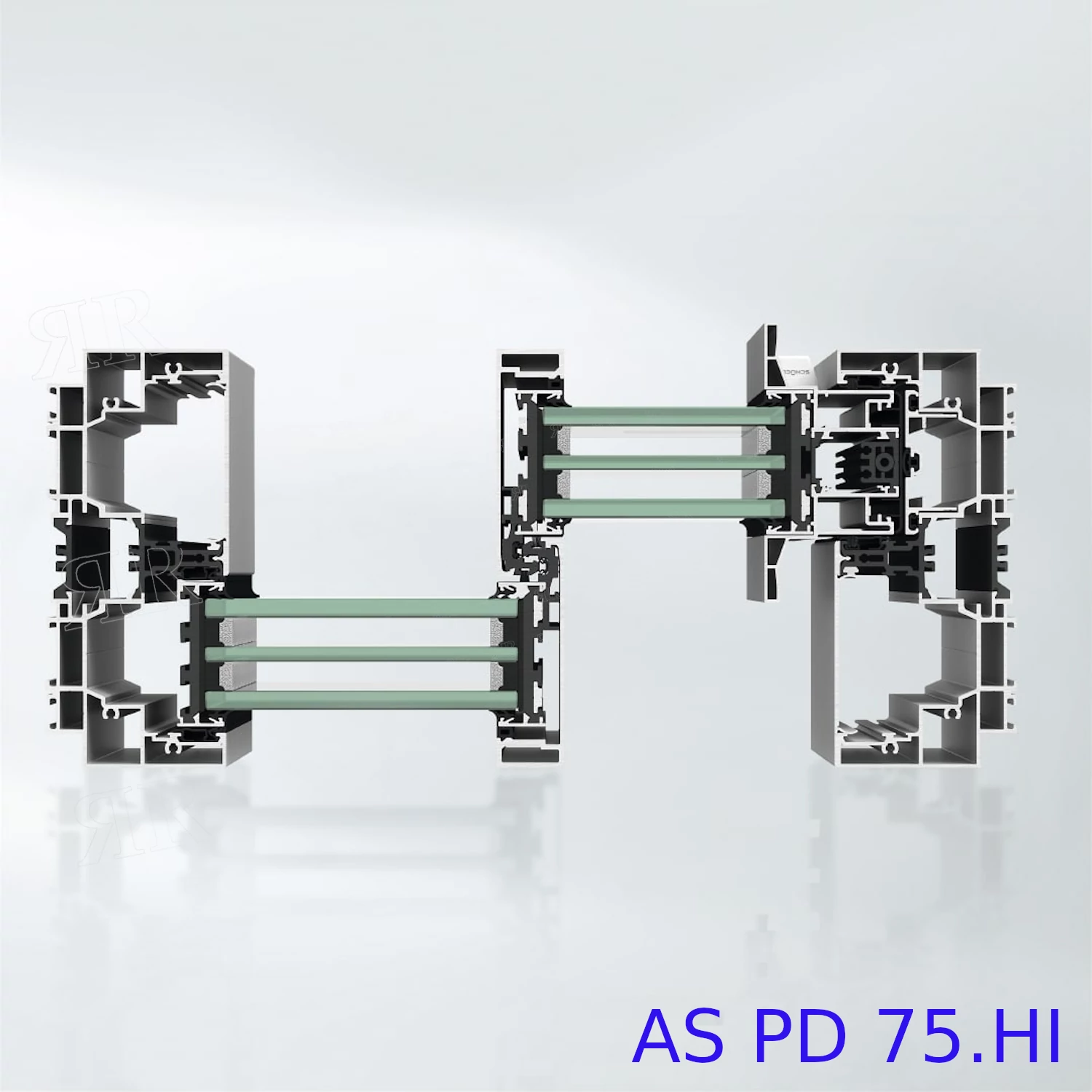

Сечения профилей AS PD 75.HI
Варианты открывания Schuco AS PD 75.HI
Схема открывания AS PD 75.HI выбирается в рамках возможностей самой платформы и конкретной продуктовой линии. При проектировании учитываются размеры проёма, число направляющих, расположение подвижных и неподвижных элементов и требования к проходу. Общие схемы открывания раздвижных систем Schuco вынесены на отдельную страницу, а здесь рассматривается их применение именно для AS PD 75.HI.
Подробнее о вариантах открывания раздвижных конструкций Schuco
Цвет и отделка профилей Schuco AS PD 75.HI
Отделка AS PD 75.HI подбирается как часть архитектурного решения конкретной раздвижной конструкции. Помимо порошковой окраски алюминиевых профилей, для платформы предусмотрены дизайнерские варианты оформления отдельных видимых элементов. Поэтому этот раздел относится к внешнему исполнению AS PD 75.HI, а не дублирует общий каталог цветов Schuco. Подробнее об окраске и декорировании профилей Schuco.
Остекление и штапики Schuco AS PD 75.HI
Стеклопакет и элементы его фиксации в AS PD 75.HI подбираются в составе конкретной конфигурации раздвижной конструкции. Толщина заполнения, геометрия створки и выбранное исполнение системы учитываются совместно; общая информация о вариантах штапиков Schuco вынесена на отдельную страницу. Подробнее о штапиках Schuco.
Автоматизация Schuco AS PD 75.HI с TipTronic
Электромеханическое управление AS PD 75.HI зависит от выбранной продуктовой линии и проектной конфигурации. Для соответствующих исполнений Schuco предусматривает TipTronic, позволяющий управлять раздвижной конструкцией через системные элементы управления и интегрировать её в автоматизацию здания. Подробнее о Schuco TipTronic.
Конфигурация автоматизации определяется с учётом выбранной системы Schuco, размеров и массы створок, схемы открывания и требований к управлению. Автоматизированная конструкция может управляться предусмотренными системой элементами управления и интегрироваться в систему автоматизации здания.
Комплектация Schuco AS PD 75.HI
Комплектация AS PD 75.HI формируется под конкретный проект и выбранную линию Access, Design или Performance. Вместе с геометрией конструкции определяются стеклопакет, схема открывания, отделка, элементы ручного или электромеханического управления и дополнительные системные решения. Такой подход отделяет эту страницу от общего каталога комплектующих Schuco.
Проекты с раздвижными системами Schuco
AS PD 75.HI применяется как одно из решений Schuco для крупноформатных раздвижных конструкций. Ниже сохранены примеры реализованных объектов с раздвижными системами Schuco разных серий и поколений — без отнесения каждого показанного проекта именно к AS PD 75.HI, если это не указано в описании объекта.
С 2012 года компания Ярмак реализовала более 200 проектов остекления с использованием алюминиевых систем Schuco. Посмотрите проекты с раздвижными конструкциями Schuco.
Расчёт конструкций Schuco AS PD 75.HI
Стоимость раздвижной конструкции на базе Schuco AS PD 75.HI рассчитывается индивидуально с учётом размеров, схемы открывания, количества створок, стеклопакетов, отделки профилей, фурнитуры и автоматизации.
Отправить проект на экспресс-расчёт
