Schuco AWS 90 VV.SI+ — вентиляционная створка

Schuco AWS 90 VV.SI+ — узкая вентиляционная створка семейства AWS для естественного проветривания в алюминиевых оконных и фасадных конструкциях. Эта страница посвящена именно AWS 90 VV.SI+: её характеристикам, принципу применения, вариантам установки и управлению. Для сравнения с другими оконными решениями смотрите каталог оконных профилей Schuco.

AWS — Aluminium Window System (алюминиевая оконная система),
90 — монтажная глубина системы в миллиметрах,
VV — Ventilation Vent (вентиляционная створка),
SI — Super Insulation.

Характеристики Schuco AWS 90 VV.SI+

Вентиляционная створка Schuco AWS 90 VV.SI+
  • Глубина наружной рамы: 90 мм.
  • Общая монтажная глубина: 100 мм.
  • Ширина створки: 300 мм.
  • Высота створки: 750–3000 мм.
  • Монтажная глубина створки: 85 мм.
  • Ширина видимой части рамы: 56 мм.
  • Ширина видимой части створки: 180 мм.
  • Коэффициент теплопередачи Uw, окно: 0,83 Вт/м²K.
  • Коэффициент звукоизоляции RwP макс.: 46 dB(A).
  • Вес створки: до 60 кг.
  • Угол открывания: до 180°.
  • Защита от взлома: RC2.
  • Гидроизоляция: класс 9А.
  • Воздухопроницаемость: класс 4.
  • Уровни уплотнения: 3.
  • Возможность интеграции TipTronic: да.
  • Устойчивость к ветровым нагрузкам: класс C5/B5.
  • Цвет профиля наружного/внутреннего: любой по шкале RAL или декорирование.

Принцип работы и применение Schuco AWS 90 VV

Schuco AWS 90 VV — узкая непрозрачная поворотная вентиляционная створка. В исходном материале она рассматривается как решение для естественного проветривания в зданиях с алюминиевыми окнами и фасадным остеклением большой площади.

Вентиляционная створка может сочетаться с крупными остеклёнными элементами и глухими панелями. При установке по высоте помещения открывание узкой створки позволяет организовать воздухообмен, сохраняя основную площадь панорамного остекления закрытой.

Вентиляционная створка Schuco AWS VV в панорамном остеклении

Варианты установки Schuco AWS 90 VV

Schuco AWS 90 VV может применяться рядом с крупными оконными и фасадными элементами. В исходном материале также предусмотрено расположение вентиляционной створки в виде фрамуги с возможностью электромеханического управления.

Панорамное остекление с вентиляционными створками Schuco AWS 75 VV в проекте Берёзки

В этом реализованном проекте вентиляционные створки выполнены из системы Schuco AWS 75 VV. Подробнее о проекте.





Вентиляционная створка Schuco AWS 90 VV в варианте фрамуги

Управление Schuco AWS 90 VV с TipTronic

Для Schuco AWS 90 VV в исходных характеристиках предусмотрена возможность интеграции TipTronic. Электромеханическое исполнение позволяет управлять открыванием и закрыванием вентиляционной створки и учитывать её в сценариях автоматизации проветривания. Подробнее о Schuco TipTronic.





Вентиляционная створка Schuco AWS 75 VV с системой управления

Видео - Работа смонтированной вентиляционной створки Schuco AWS VV с TipTronic (нажмите на знак PLAY)

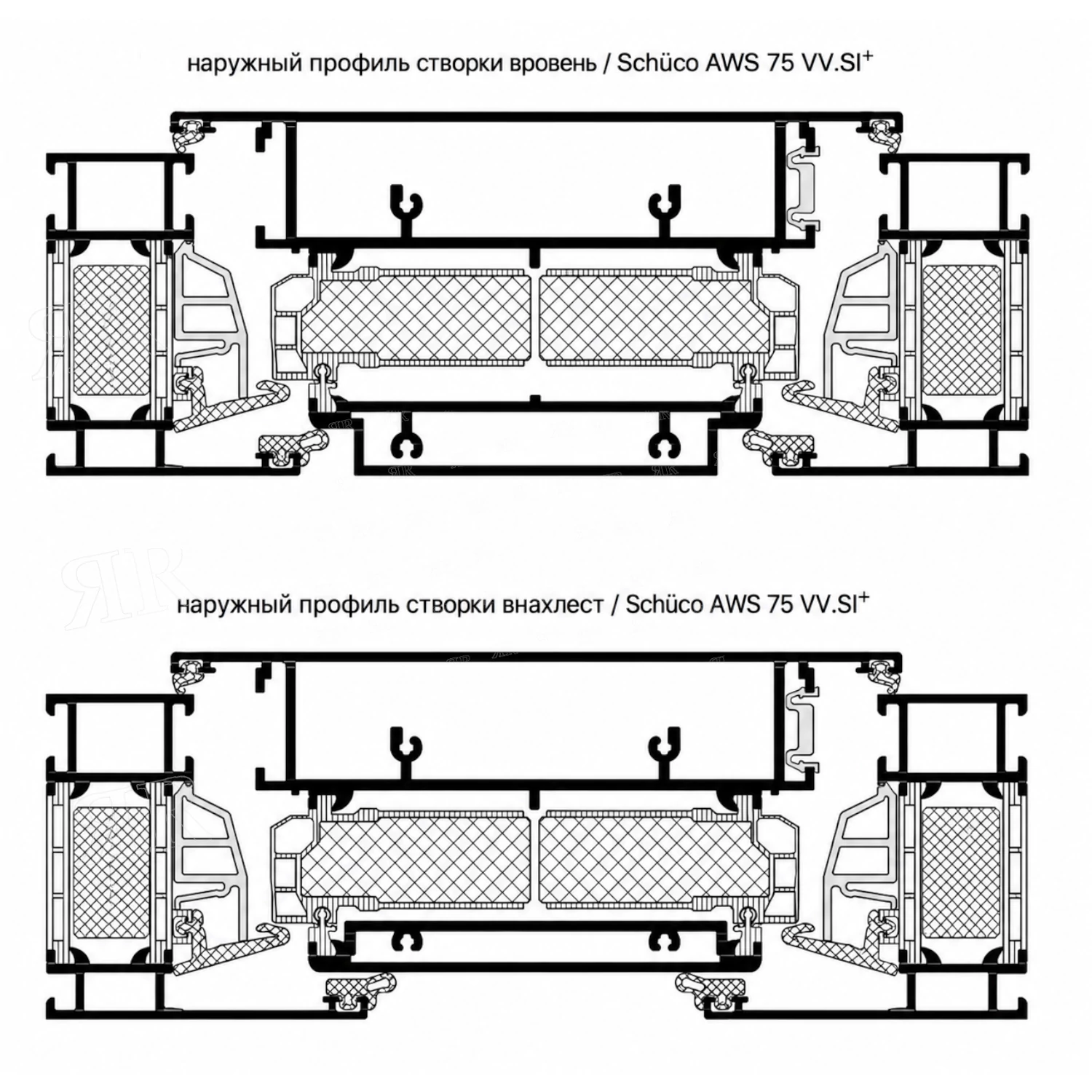

Сечения профилей AWS VV

Schuco AWS 90 VV может применяться рядом с крупными оконными и фасадными элементами. В исходном материале также предусмотрено расположение вентиляционной створки в виде фрамуги с возможностью электромеханического управления.

Сечения профилей AWS VV




Сечения профилей AWS VV

Цвет и декоративная отделка Schuco AWS 90 VV

Для Schuco AWS 90 VV цвет и декоративная отделка профиля подбираются вместе с основной оконной или фасадной конструкцией. Возможна окраска по шкале RAL и декоративная отделка, чтобы вентиляционная створка соответствовала общему архитектурному решению. Подробнее об окраске и декорировании Schuco.

Порошковая окраска алюминиевых оконных профилей Schuco по шкале RAL Варианты порошковой окраски оконных профилей Schuco Декорирование алюминиевых оконных профилей Schuco под дерево

Заполнение и штапики Schuco AWS 90 VV

Заполнение и способ его фиксации в Schuco AWS 90 VV определяются конструкцией вентиляционной створки и проектным исполнением. Этот раздел относится именно к конфигурации AWS 90 VV; общая информация о штапиках оконных систем Schuco вынесена на отдельную страницу. Подробнее о штапиках Schuco.

Штапики Schuco с прямым соединением Штапики Schuco с соединением в ус Штапики Schuco под стальной контур

Ручное управление Schuco AWS 90 VV

Для Schuco AWS 90 VV способ ручного управления определяется исполнением вентиляционной створки и применяемой фурнитурой. Общий ассортимент оконных ручек Schuco на этой странице не дублируется. Подробнее о ручках Schuco.

Оконная ручка Schuco с кнопкой Оконная ручка Schuco с ключом Элемент управления окнами Schuco TipTronic Дизайнерская ручка для алюминиевых окон Schuco

Фурнитура Schuco AWS 90 VV

Фурнитура Schuco AWS 90 VV подбирается как часть конкретной конфигурации вентиляционной створки с учётом её размеров, способа открывания и варианта управления. Общие решения оконной фурнитуры и петель Schuco на этой странице не дублируются.

Скрытая верхняя оконная петля Schuco

Скрытая верхняя петля Schuco AvanTec SimplySmart

В оконных конструкциях Schuco может применяться скрытая механическая фурнитура AvanTec SimplySmart. Элементы механизма размещаются внутри конструкции и не видны на поверхности окна при закрытой створке. Такое решение позволяет сохранить лаконичный внешний вид рамы и створки.

Скрытая нижняя оконная петля Schuco

Скрытая нижняя петля Schuco AvanTec SimplySmart

Нижняя петля является частью системы скрытой механической фурнитуры Schuco AvanTec SimplySmart. При закрытой створке элементы фурнитуры находятся внутри оконной конструкции, поэтому на поверхности рамы и створки отсутствуют видимые накладные петли.

Комплектация Schuco AWS 90 VV

Комплектация Schuco AWS 90 VV формируется в составе конкретной оконной или фасадной конструкции. Учитываются размеры и расположение вентиляционной створки, вариант управления, фурнитура, цвет и декоративная отделка.

При электромеханическом исполнении в проекте предусматривается TipTronic. Итоговая конфигурация определяется требованиями к проветриванию и архитектурой остекления.

Окраска оконных профилей Schuco по каталогу RAL Ручки для алюминиевых окон Schuco Штапики для алюминиевых окон Schuco Стеклопакеты для алюминиевых окон Schuco Расчёт параметров стеклопакета для окон Schuco Смарт-стекло для алюминиевых окон Schuco Автоматизация окон Schuco TipTronic Гарантия на оконные конструкции Schuco

Проекты с вентиляционными створками Schuco

В исходном материале показан проект в Берёзках с вентиляционными створками Schuco AWS 75 VV. Он демонстрирует применение технологии AWS VV, но не является примером AWS 90 VV.SI+. Карточки ниже относятся к другим оконным проектам Schuco и также не означают применение AWS 90 VV на каждом объекте.

Алюминиевые окна Schuco в квартире на Патриарших прудах в Москве Алюминиевые окна Schuco в пентхаусе в Троицке Алюминиевые окна Schuco в квартире ЖК Западный берег Окна Schuco в проекте комплексного остекления коттеджа в Пушкино Окна Schuco FWS 60 CV в проекте остекления КП Нахабино Кантри Клаб Окна Schuco в проекте комплексного остекления коттеджа в КП Русь

Посмотрите все реализованные проекты с оконными конструкциями Schuco.

Расчёт конструкции Schuco AWS 90 VV

Стоимость конструкции с вентиляционной створкой Schuco AWS 90 VV рассчитывается индивидуально с учётом размеров, расположения створки, способа управления, фурнитуры, отделки и параметров основной оконной или фасадной конструкции.
