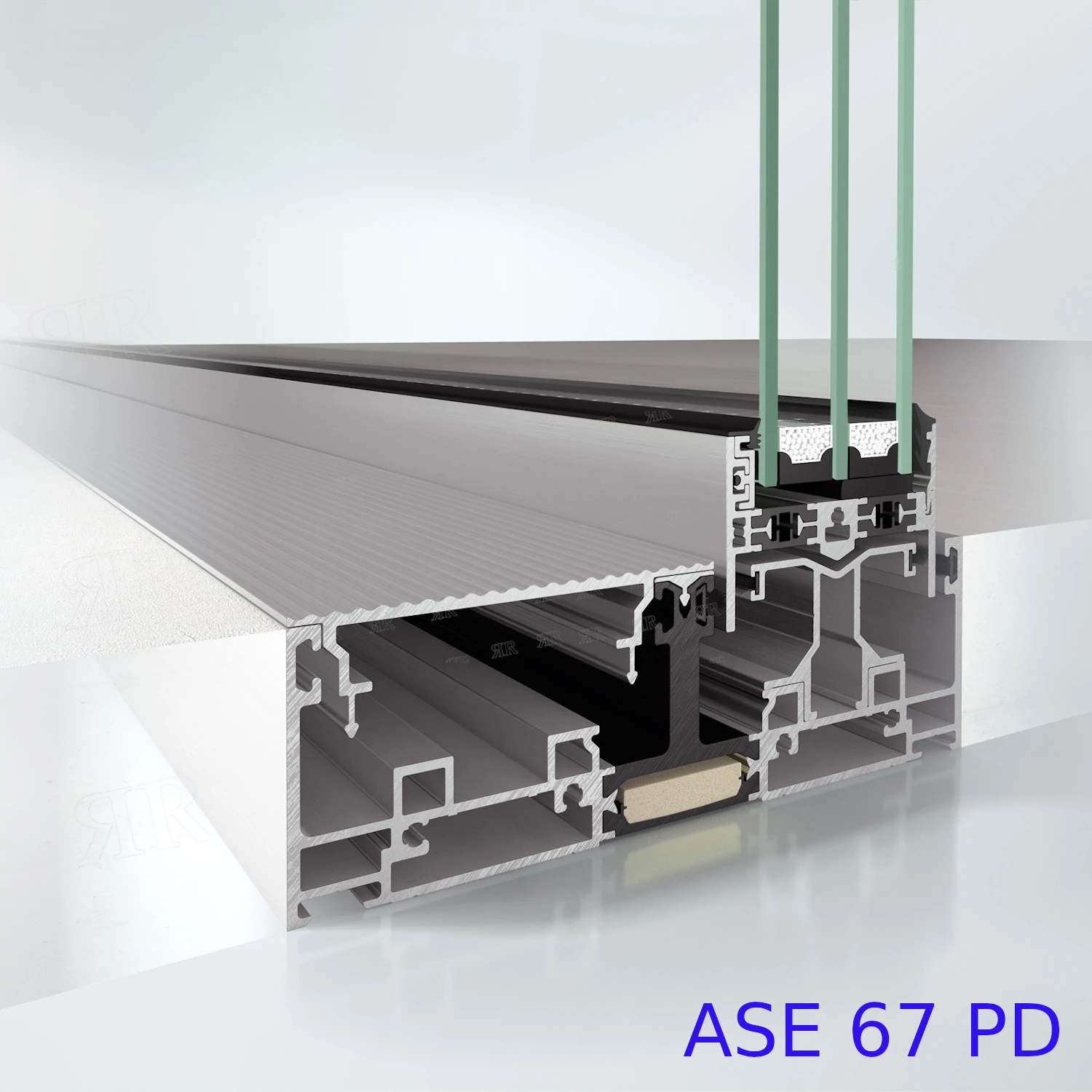

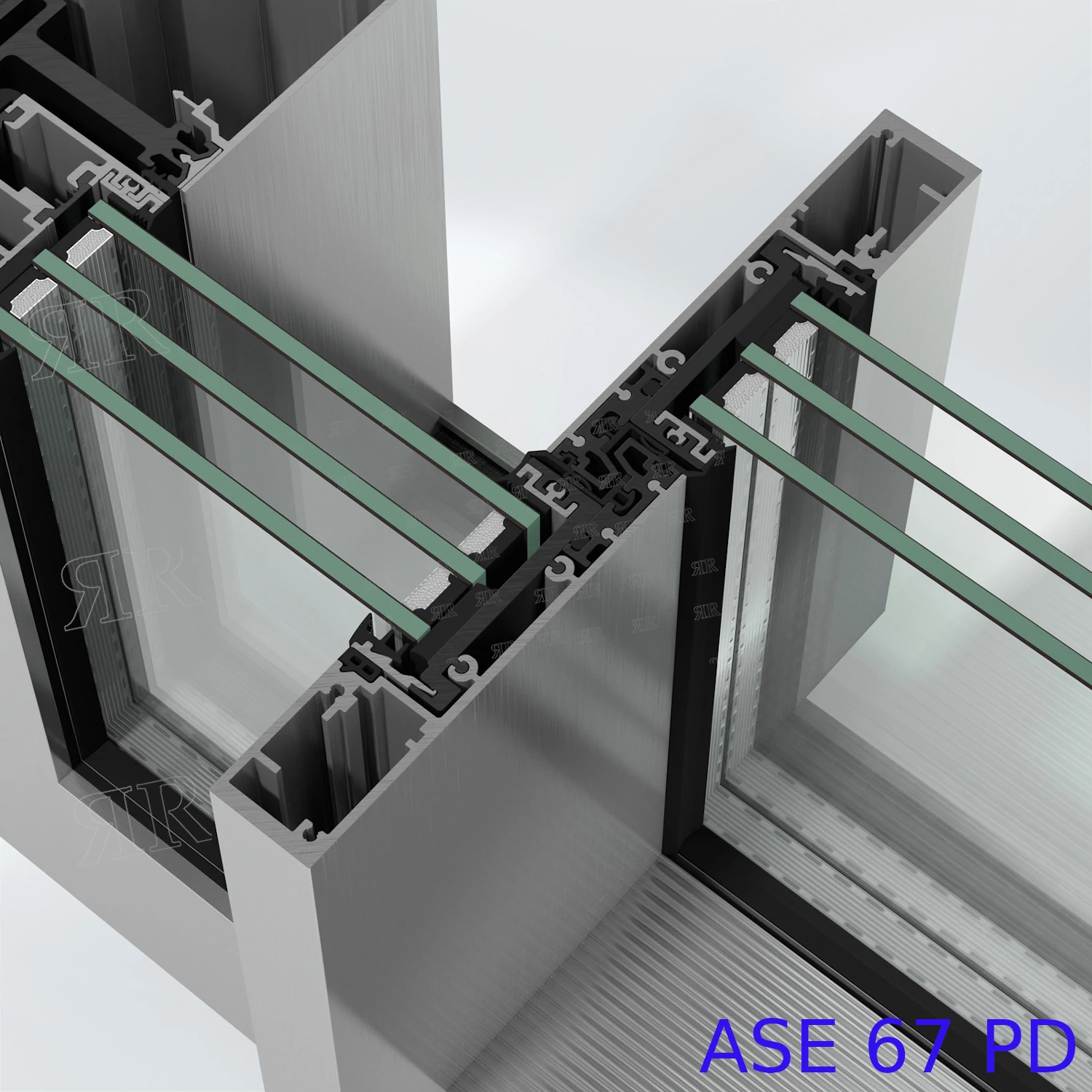

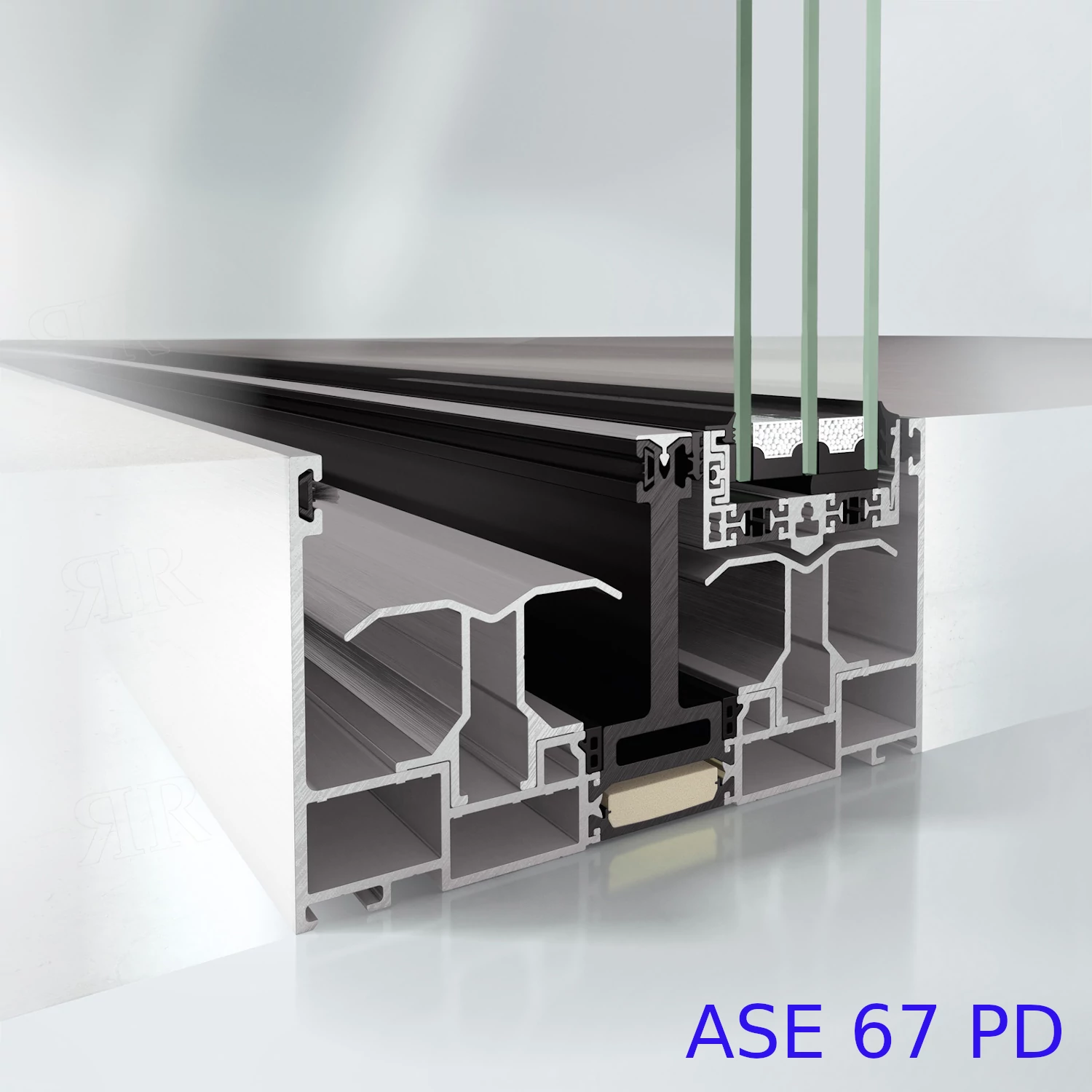

Schuco ASE 67 PD — панорамная раздвижная система
Schuco ASE 67 PD — теплоизолированная алюминиевая раздвижная система Panorama Design для крупноформатного остекления с высокой долей стекла и минималистичной архитектурой. Эта страница посвящена именно ASE 67 PD: её конструкции, особенностям панорамного дизайна, вариантам открывания и проектной комплектации. Для сравнения с другими сериями используйте каталог раздвижных профилей Schuco, а готовые решения представлены на странице раздвижных дверей Schuco.
ASE — Aluminium Sliding Element,
PD — Panorama Design.
Характеристики Schuco ASE 67 PD
Раздвижные системы Schuco ASE 67 PD . Скрытые в створке элементы фурнитуры, а также четкий дизайн дверной рамы с запирающимися запорками и скрытым пазом делают новую систему подъемно-сдвижных дверей гармоничной и современной. Конструкция встраивается вровень с полом, что гарантирует полное отсутствие препятствий передвижению. Единственная система на рынке в настоящий момент, в которой фурнитура может использоваться как в качестве раздвижной, так и подъемно-раздвижной, т.е. в двух вариантах. Благодаря сочетанию встроенной вровень рамы и скрытой системы приводов и блокираторов, встраиваемых в профили, гарантируется непревзойденный комфорт. Возможна установка фурнитуры Schuco TipTronic с электроприводами и подключение к "умному дому". Блок управления механизмом устанавливается или в дизайнерскую ручку Schuco или в отдельный пульт управления.
- минимальная ширина видимой части: 35 мм.
- Ширина створки: 630-3500 мм.
- Высота створки: 1334-3500 мм.
- Макс. ширина конструкции: 21000 мм.
- Вес створки: до 500 кг.
- Мин. ширина видимой части: 112 мм.
- Толщина стеклопакета: 36-60 мм.
- Высота порога: до 12.5 мм.
- Коэффициент теплопередачи Uf, рама: 1,0 Вт/м2K
- Коэффициент звукоизоляции RwP макс.: 43 dB(A)
- Количество направляющих: 1, 2, 3
- Возможность интеграции TipTronic: да
- Защита от взлома: до RC2 (WK2)
Оригинальный проспект Schuco ASE 67 PD
Система Schüco ASE 67 PD позволяет создавать раздвижные конструкции большого формата с максимальной светопрозрачностью. Встраиваемые в профили автоматические приводы и блокираторы гарантируют максимальное удобство в обращении. Высокую безопасность управления, кроме того, обеспечивает встроенная защита от защемления пальцев, а также установленные в верхней части инфракрасные датчики для контроля области прохода. «Умные» датчики способствуют достижению максимального уровня комфорта
Panorama Design Schuco ASE 67 PD
Schuco позиционирует ASE 67 PD как теплоизолированную систему Panorama Design, в которой основное внимание уделено прозрачности и естественному освещению. Наружная рама может визуально скрываться в строительной конструкции, а узкие профильные элементы уменьшают количество заметного алюминия вокруг стекла. В результате система рассчитана прежде всего на архитектурные решения, где важны крупные стеклянные поверхности и максимально открытый вид из помещения.
Для ASE 67 PD предусмотрен опциональный порог в уровень пола, позволяющий сформировать плавный переход между интерьером и террасой или другой наружной зоной. Производитель также указывает два типа наружной рамы и возможность комбинировать различные профили створок и рам. Это даёт архитектору больше свободы при выборе конфигурации панорамной раздвижной конструкции под конкретный проём и архитектуру здания.
Отдельная особенность ASE 67 PD — специальный механизм запирания в зоне центрального соединения створок: по данным Schuco, он позволяет фиксировать створку и в открытом положении. Минималистичная концепция продолжается в дизайне ручек и соединительных профилей. Система получила Red Dot Design Award 2019, что дополнительно подчёркивает её ориентацию не только на функциональность, но и на архитектурный дизайн.
Варианты открывания Schuco ASE 67 PD
Варианты открывания ASE 67 PD определяются конфигурацией панорамной конструкции, расположением подвижных и неподвижных элементов и архитектурой проёма. Для этой страницы важен именно подбор схемы в рамках ASE 67 PD; общая информация о схемах раздвижных систем Schuco вынесена отдельно. Подробнее о вариантах открывания раздвижных конструкций Schuco.
Подробнее о вариантах открывания раздвижных конструкций Schuco
Цвет и отделка профилей Schuco ASE 67 PD
Цвет и фактура профилей ASE 67 PD подбираются как часть архитектурного решения панорамного остекления. Отделка должна учитывать минималистичную концепцию Panorama Design и сочетание конструкции с фасадом и интерьером. Общий каталог вариантов окраски не дублируется на этой странице. Подробнее об окраске и декорировании профилей Schuco.
Остекление и штапики Schuco ASE 67 PD
Стеклопакет и элементы его фиксации для ASE 67 PD рассматриваются как часть конкретной панорамной конструкции. Подбор заполнения связан с геометрией створок и проектным исполнением системы, поэтому здесь приведена только информация, относящаяся к комплектации ASE 67 PD. Подробнее о штапиках Schuco.
Автоматизация Schuco ASE 67 PD
Автоматизация ASE 67 PD должна рассматриваться только для тех исполнений и конфигураций, для которых она предусмотрена системным решением. Конкретный состав электромеханического управления, датчиков и интеграции с автоматизацией здания определяется при проектировании. Общая информация об автоматизированных решениях Schuco вынесена на страницу Schuco TipTronic.
Конфигурация автоматизации определяется с учётом выбранной системы Schuco, размеров и массы створок, схемы открывания и требований к управлению. Автоматизированная конструкция может управляться предусмотренными системой элементами управления и интегрироваться в систему автоматизации здания.
Комплектация Schuco ASE 67 PD
Комплектация ASE 67 PD формируется вокруг конкретной панорамной конструкции: геометрии створок, схемы открывания, стеклопакета, отделки профилей, элементов управления и дополнительных решений. Такой системный подход позволяет не дублировать на этой странице общий каталог комплектующих для всех раздвижных дверей Schuco.
Проекты с раздвижными системами Schuco
В реализованных объектах Ярмак есть проект с системой Schuco ASE 67 PD — панорамные раздвижные конструкции на курорте Пирогово в Московской области. Остальные карточки ниже показывают другие раздвижные решения Schuco и не обозначаются как ASE 67 PD, если точная система не подтверждена описанием проекта.
С 2012 года компания Ярмак реализовала более 200 проектов остекления с использованием алюминиевых систем Schuco. Посмотрите проекты с раздвижными конструкциями Schuco.
Расчёт конструкций Schuco ASE 67 PD
Стоимость раздвижной конструкции на базе Schuco ASE 67 PD рассчитывается индивидуально с учётом размеров, схемы открывания, количества створок, стеклопакетов, отделки профилей, фурнитуры и автоматизации.
Отправить проект на экспресс-расчёт
