Schuco AWS 75 BS.HI — блочная алюминиевая оконная система

Schuco AWS 75 BS.HI — алюминиевая блочная оконная система семейства AWS с монтажной глубиной 75 мм. Страница посвящена именно этой системе: её конструкции, характеристикам, вариантам исполнения и возможной комплектации. Для выбора между несколькими сериями AWS используйте каталог оконных профилей Schuco, а для готовых оконных решений — страницу алюминиевых окон Schuco.

Schuco AWS 75 BS.HI
AWS - Aluminium Window System (алюминиевая оконная система),
75 - монтажная глубина в мм.
BS - Block System (Блочная система)
HI - High Insulation (Конструкции с высокой теплоизоляцией)

Модификации:
• AWS 75.SI - Super Insulation (Koнcтpукции c мaкcимaльнoй тeплoизoляциeй Uf 0,92 Вт/(м2К) )
• AWS 75 BS.HI - BS - (Block System - Блочное окно) (Конструкции с хорошей теплоизоляцией Uf 1,5 Вт/(м2К) )
• AWS 75 BS.SI - BS - (Block System - Блочное окно) Super Insulation (Koнcтpукции c мaкcимaльнoй тeплoизoляциeй Uf 1,3 Вт/(м2К) )

Характеристики Schuco AWS 75 BS.HI

Блочные окна со скрытыми створками Schuco AWS 75 BS.SI+ удовлетворяют самым взыскательным архитектурным требованиям благодаря узким переплетам и максимальной степени прозрачности.

• Глубина наружной рамы: 75 мм.
• Ширина видимой части (рама + створка): 67 мм.
• Коэффициент теплопередачи Uf, рама: 0,92 Вт/м2K
• Коэффициент звукоизоляции RwP макс.: 49 dB(A)
• Толщина стеклопакета: 16-52 мм.
• Высота створки: 540-2200 мм.
• Ширина створки: 470-1500 мм.
• Вес створки: до 160 кг.
• Угол открывания: до 180°
• Защита от взлома: RC3
• Гидроизоляция: Класс 9А
• Воздухопроницаемость: Класс 4
• Уровни уплотнения: 3
• Возможность интеграции TipTronic: да
• Устойчивость к ветровым нагрузкам: Класс C5/B5
• Цвет профиля наружного/внутреннего: Любой по шкале RAL или декорирование

Технический проспект Schuco по блочным AWS 70-75
Оригинальный технический проспект Schuco по блочным сериям

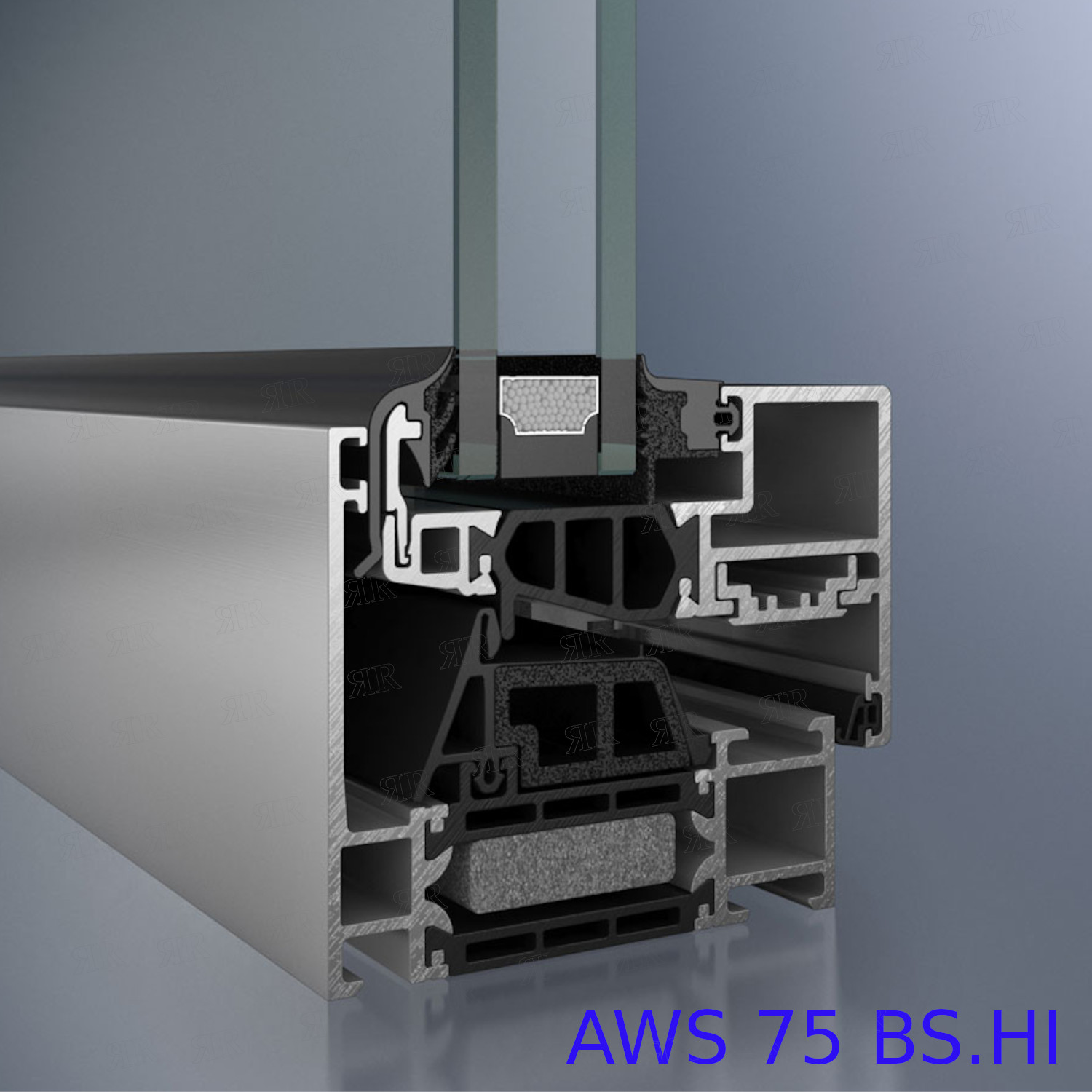

Конструкция блочного окна Schuco AWS 75 BS.HI

Сравнение AWS 75 BS.HI с другими модификациями AWS 75

75 мм Глубина наружной рамы	75 мм Глубина наружной рамы	75 мм Глубина наружной рамы
107 мм Ширина видимой части (рама + створка)	89 мм Ширина видимой части (рама + створка)	67 мм Ширина видимой части (рама + створка)
540 - 2500 мм. Высота створки	540 - 2200 мм. Высота створки	540 - 2200 мм. Высота створки
470 - 1700 мм. Ширина створки	470 - 1500 мм. Ширина створки	470 - 1500 мм. Ширина створки
до 250 кг Вес створки	до 160 кг Вес створки	до 160 кг Вес створки
до 61 мм Толщина стеклопакета	до 52 мм Толщина стеклопакета	до 52 мм Толщина стеклопакета
Максимальная теплоизоляция	Высокая теплоизоляция	Высокая теплоизоляция
0,92 Коэф. теплопередачи Uf Вт/м²K	1,3 Коэф. теплопередачи Uf Вт/м²K	1,5 Коэф. теплопередачи Uf Вт/м²K
до 48 дБ Звукоизоляция	до 49 дБ Звукоизоляция	до 49 дБ Звукоизоляция
до 180 градусов Угол открывания створки	до 180 градусов Угол открывания створки	до 180 градусов Угол открывания створки
Любой по шкале RAL Цвет профиля наружного/внутреннего	Любой по шкале RAL Цвет профиля наружного/внутреннего	Любой по шкале RAL Цвет профиля наружного/внутреннего
Подробнее о системе	Подробнее о системе	Подробнее о системе

Сравнение традиционных и блочных оконных систем AWS 75

75 мм Глубина наружной рамы	75 мм Глубина наружной рамы
107 мм Ширина видимой части (рама + створка)	67 мм Ширина видимой части (рама + створка)
540 - 2500 мм. Высота створки	540 - 2200 мм. Высота створки
470 - 1700 мм. Ширина створки	470 - 1500 мм. Ширина створки
до 250 кг Вес створки	до 160 кг Вес створки
до 61 мм Толщина стеклопакета	до 52 мм Толщина стеклопакета
Максимальная теплоизоляция	Высокая теплоизоляция
0,92 Коэф. теплопередачи Uf Вт/м²K	1,5 Коэф. теплопередачи Uf Вт/м²K
до 48 дБ Звукоизоляция	до 49 дБ Звукоизоляция
до 180 градусов Угол открывания створки	до 180 градусов Угол открывания створки
Любой по шкале RAL Цвет профиля наружного/внутреннего	Любой по шкале RAL Цвет профиля наружного/внутреннего
Подробнее о системе	Подробнее о системе

Сравнение сечений профилей AWS BS

Цвет и декоративная отделка Schuco AWS 75 BS.HI

Для окон на базе AWS 75 BS.HI цвет и фактуру поверхности профилей выбирают как часть архитектурного решения конкретного проекта. Возможны варианты порошковой окраски по каталогу RAL и декоративной отделки; сочетание наружного и внутреннего оформления определяется при комплектации конструкции. Подробнее о порошковой окраске и декорировании алюминиевых профилей.

Штапики в окнах Schuco AWS 75 BS.HI

В конструкции окна AWS 75 BS.HI штапик фиксирует стеклопакет с внутренней стороны и остаётся видимой частью внутреннего контура окна. Форму и вариант соединения штапика подбирают вместе с остальными элементами оформления конструкции. Подробнее о вариантах штапиков Schuco.

Ручки для окон Schuco AWS 75 BS.HI

Для окон AWS 75 BS.HI ручку выбирают с учётом типа открывания, используемой фурнитуры и требований к дизайну интерьера. Доступны различные исполнения оконных ручек Schuco, включая решения для механического и электромеханического управления. Подробнее об оконных ручках Schuco.

Петли и скрытая фурнитура для Schuco AWS 75 BS.HI

Скрытая верхняя петля Schuco AvanTec SimplySmart

В алюминиевых окнах Schuco может применяться полностью скрытая механическая фурнитура AvanTec SimplySmart. Петли и другие элементы механизма размещаются внутри профиля и практически не видны при закрытой створке, что позволяет сохранить лаконичный внешний вид окна.

Фурнитура рассчитана на крупноформатные оконные створки и, в зависимости от конфигурации конструкции, позволяет реализовать различные варианты открывания.

Скрытая нижняя петля Schuco AvanTec SimplySmart

Нижняя петля является частью системы скрытой механической фурнитуры Schuco AvanTec SimplySmart. В закрытом окне элементы фурнитуры скрыты внутри конструкции, благодаря чему на поверхности рамы и створки не остаются видимые накладные петли.

Управление окнами Schuco AWS 75 BS.HI

Конфигурация управления створкой AWS 75 BS.HI определяется проектом и выбранной фурнитурой. Наряду с механическими вариантами открывания может применяться электромеханическое управление Schuco TipTronic, если оно предусмотрено комплектацией конкретной конструкции. Подробнее о Schuco TipTronic.

Комплектация окон Schuco AWS 75 BS.HI

При проектировании окна AWS 75 BS.HI отдельно подбираются цвет профилей, стеклопакет, ручки, штапики, фурнитура и дополнительные решения. Состав комплектации зависит от размеров конструкции, способа открывания и требований конкретного объекта.
