Блочная оконная система Schuco AWS 70 BS.HI

Name: Блочная алюминиевая оконная система Schuco AWS 70 BS.HI
Brand: Schuco

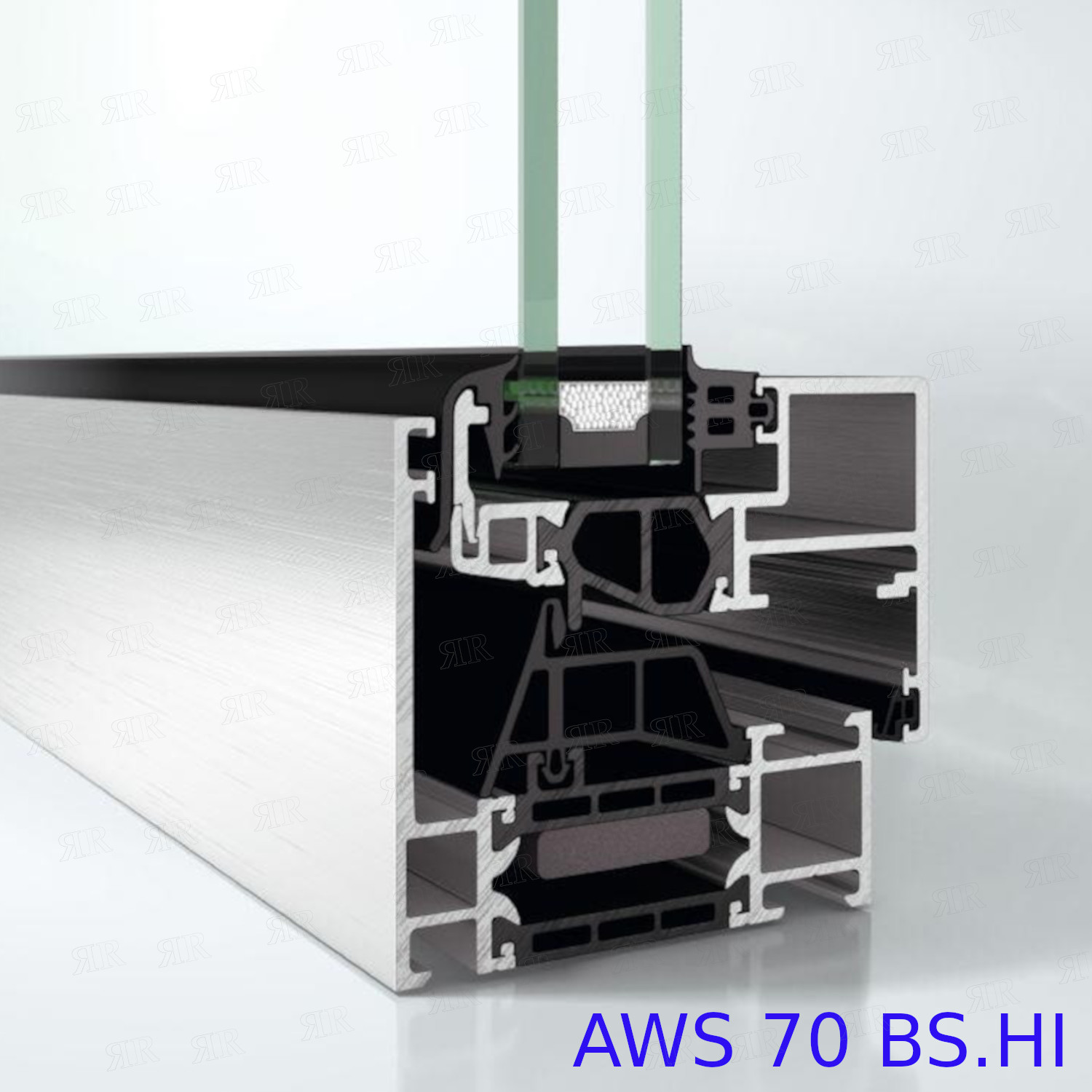

Schuco AWS 70 BS.HI
AWS - Aluminium Window System (алюминиевая оконная система),
70 - монтажная глубина в мм.
BS - Block System (Блочная система)
HI - High Insulation (Конструкции с высокой теплоизоляцией)

Модификации:
•AWS 70.HI - High Insulation (Конструкции с хорошей теплоизоляцией Uf 0,92 Вт/(м2К) )
•AWS 70 BS.HI - (Block System - Блочное окно Schuco) (Конструкции с высокой теплоизоляцией Uf 1,4 Вт/(м2К) )

Блочные окна со скрытыми створками Schuco AWS 70 BS.HI+ удовлетворяют самым взыскательным архитектурным требованиям благодаря узким переплетам и максимальной степени прозрачности.

Схематичная структура алюминиевого окна Schuco AWS

Характеристики алюминиевой системы Schuco AWS 70 BS.HI

Глубина наружной рамы: 70 мм.
Ширина видимой части (рама + створка): 67 мм.
Коэффициент теплопередачи Uf, рама: 1,6 Вт/м2K
Коэффициент звукоизоляции RwP макс.: 45 dB(A)
Толщина стеклопакета: 21-40 мм.
Высота створки: 540-2200 мм.
Ширина створки: 470-1500 мм.
Вес створки: до 160 кг.
Угол открывания: до 180°
Защита от взлома: RC3
Гидроизоляция: Класс 9А
Воздухопроницаемость: Класс 4
Уровни уплотнения: 3
Возможность интеграции TipTronic: да
Устойчивость к ветровым нагрузкам: Класс C5/B5
Цвет профиля наружного/внутреннего: Любой по шкале RAL или декорирование

Технический проспект Schuco по блочным AWS 70-75
Оригинальный технический проспект Schuco по блочным сериям

Сравнение характеристик алюминиевых систем Schuco AWS 70


70 мм Глубина наружной рамы	70 мм Глубина наружной рамы
107 мм Ширина видимой части (рама + створка)	67 мм Ширина видимой части (рама + створка)
540 - 2500 мм. Высота створки	540 - 2200 мм. Высота створки
470 - 1700 мм. Ширина створки	470 - 1500 мм. Ширина створки
до 200 кг Вес створки	до 160 кг Вес створки
до 52 мм Толщина стеклопакета	до 40 мм Толщина стеклопакета
Высокая теплоизоляция	Высокая теплоизоляция
1,5 Коэф. теплопередачи Uf Вт/м²K	1,6 Коэф. теплопередачи Uf Вт/м²K
до 48 дБ Звукоизоляция	до 45 дБ Звукоизоляция
до 180 градусов Угол открывания створки	до 180 градусов Угол открывания створки
Любой по шкале RAL Цвет профиля наружного/внутреннего	Любой по шкале RAL Цвет профиля наружного/внутреннего
Подробнее о системе	Подробнее о системе

Окна Schuco из оконного профиля

Воплощение элегантности
Schuco AWS 70.HI и AWS 70 BS.HI
AWS 75.SI и AWS 75 BS.HI
AWS 90.SI и AWS 90 BS.SI
Высота створок до 2500 мм.
Теплоизоляция на уровне "пассиовного дома"
Звукоизоляция до 48 дБ
Электроприводы TipTronic

Сравнение параметров традиционных оконных систем


70 мм Глубина наружной рамы	75 мм Глубина наружной рамы	90 мм Глубина наружной рамы
107 мм Ширина видимой части (рама + створка)	107 мм Ширина видимой части (рама + створка)	117 мм Ширина видимой части (рама + створка)
1700х2100 1000х2500 Макс. габариты створки мм.	1700х2100 1000х2500 Макс. габариты створки мм.	1700х2100 1000х2500 Макс. габариты створки мм.
до 200 кг Вес створки	до 250 кг Вес створки	до 250 кг Вес створки
до 52 мм Толщина стеклопакета	до 61 мм Толщина стеклопакета	до 68 мм Толщина стеклопакета
Высокая теплоизоляция	Максимальная теплоизоляция	Максимальная на уровне "пассивного дома" теплоизоляция
1,5 Коэф. теплопередачи Uf Вт/м²K	0,92 Коэф. теплопередачи Uf Вт/м²K	0,71 Коэф. теплопередачи Uf Вт/м²K
до 48 дБ Звукоизоляция	до 48 дБ Звукоизоляция	до 48 дБ Звукоизоляция
до 180 градусов Угол открывания створки	до 180 градусов Угол открывания створки	до 180 градусов Угол открывания створки
до WK3 Класс взломостойкости	до WK3 Класс взломостойкости	до WK3 Класс взломостойкости
Любой по шкале RAL Цвет профиля наружного/внутреннего	Любой по шкале RAL Цвет профиля наружного/внутреннего	Любой по шкале RAL Цвет профиля наружного/внутреннего
Подробнее о системе	Подробнее о системе	Подробнее о системе

Сравнение профилей AWS с разными наружными рамами

Ручки для окон Шуко

Изящная оконная ручка системы Шуко, дополненная изысканной розеткой, превращается в роскошный декоративный элемент двери, привлекающий внимание своей эстетикой как с внешней, так и с внутренней стороны. Благодаря утончённому дизайну, совершенной отделке поверхности и превосходному качеству изготовления, эта фурнитура не просто восхищает взгляд, но и сохраняет свой безупречный внешний вид на протяжении многих лет эксплуатации. Подробнее о ручках

Варианты конфигураций штапиков

В конструкции окна штапик занимает особое место. Этот профиль выполняет сразу несколько важных функций: надёжно фиксирует стеклопакет изнутри, обеспечивает теплоизоляцию помещения и служит элегантным декоративным элементом оконной рамы. Подробнее о штапиках

Современные методы окраски и декорирования профилей

Благодаря передовым технологиям окрашивания и декоративного покрытия, наши алюминиевые профили доступны в обширной цветовой гамме, включая реалистичное воспроизведение текстуры различных пород дерева. Подробнее о порошковой окраске и декорировании

порошковая покраска алюминиевых профилей RAL

декорирование алюминиевых профилей под дерево

Оконные петли Schuco

Скрытая верхняя петля для алюминиевых окон Schuco AvanTec SimplySmart

Schuco AvanTec SimplySmart - это модульная концепция полностью скрытой механической фурнитуры с углом открывания до 180 градусов, с великолепными характеристиками ( вес створок до 250 кг.) Благодаря уникальным зажимам и новой технологии монтажных операций, элементы фурнитуры ( нижние петли, ножницы или стопорные ролики) стало возможно устанавливать непосредственно на месте монтажа светопрозрачных конструкций. Отказ от жесткой последовательности монтажных операций, упрощает процесс монтажа фурнитуры.

Скрытая нижняя петля для алюминиевых окон Schuco AvanTec SimplySmart

Новое поколение полностью скрытой нижней петли скрытой механической фурнитуры Schuco AvanTec SimplySmart. Вес створки до 250 кг. Угол открывания до 180 градусов.

Управление окнами Шуко из алюминиевого профиля

Базовая скрытая оконная фурнитура AvanTec SimplySmart устанавливаемая в окно из алюминиевого профиля Шуко AWS реализает все основные варианты открывания фрамуг и створок. Оконная фурнитура Schuco TipTronic с электроприводом позволяет дистанционно управлять положением створки. Блок управления механизмом устанавливается или в дизайнерскую ручку или в отдельный пульт управления.

Установка фурнитуры Schuco TipTronic с электроприводами и подключение к "умному дому"

Фурнитура TipTronic представляет собой передовое решение для управления оконными системами AWS, сочетающее в себе инновационные технологии и простоту использования. Каждое окно становится частью умной системы управления зданием, активно участвуя в оптимизации энергопотребления и обеспечении безопасности помещения. Подробнее о TipTronic
